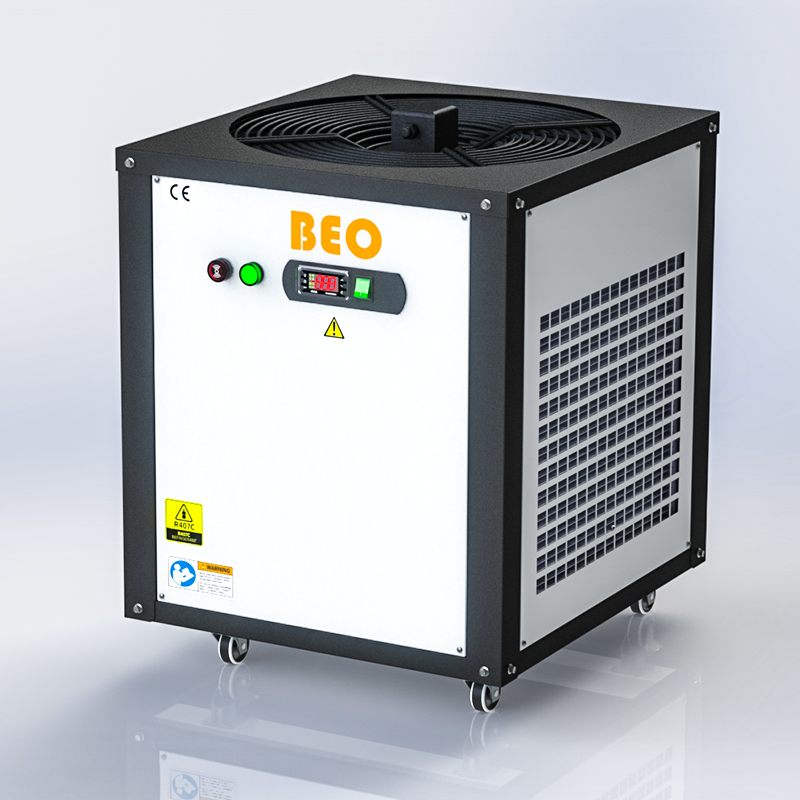

Kaynak Makinesi Chiller Sistemleri
BEO-X-SMART KMC Serisi: Kaynak Operasyonlarında Kesintisiz Termal Stabilite ve SCR Koruma Teknolojisi
SCR Tristör Koruma Kalkanı
Kaynak elektrotlarında ve güç devrelerinde oluşan devasa ısıyı anında sönümleyerek makine arızalarını durdurur. BEO mühendisliği ile üretilmiş bu sistem, en ekstrem fabrika koşullarında durmaksızın çalışmak üzere programlanmıştır.
- Termal Çekirdek: Kesintisiz Industrial Heavy Duty Güç Ünitesi
- Hidrolik Altyapı: Korozyona dayanıklı hibrit/ABS hidrolik mimari
- Hassasiyet: Torç ucunda ±0.5°C mutlak termal stabilite
- Kapasite: 1,6 kW ile 53,4 kW arası geniş skalalı soğutma
- Otomasyon: samXerp 4.0 ile ERP haberleşmesi ve veri kaydı
Kaynak Hatalarını Ortadan Kaldıran Termoregülasyon
Endüstriyel kaynak operasyonları (özellikle punta, MIG, TIG ve devasa lazer kaynak prosesleri), elektrot uçlarında ve güç kaynaklarındaki tristörlerde (SCR) muazzam miktarda anlık ısı enerjisi açığa çıkarır. Bu aşırı ısının sistemden anında, kesintisiz ve stabil bir şekilde uzaklaştırılamaması; pahalı elektrotların hızla erimesine, kaynak dikişlerinde mikro ve makro çatlaklar oluşmasına, akım akışının dengesizleşmesine ve en nihayetinde milyonlarca liralık otomasyon hatlarının günlerce durmasına neden olur. Kaynak Soğutucusu, sıradan bir iklimlendirme cihazı değil; kaynak ekipmanınızdan ve zorlu proseslerinizden ısıyı tahliye etmek için özel olarak tasarlanmış, kapalı devre çalışan hayati bir endüstriyel proses kalkanıdır.
BEO Chiller olarak, 20 yılı aşkın derin bilgi ve tecrübe birikimimizle ağır sanayi soğutma sistemleri üretimi konusunda global anlamda kendimizi kanıtladık. A+ enerji sınıfına sahip, akıllı değişken hızlı fan teknolojileriyle donatılmış BEO-X-SMART Kaynak Chiller serimiz, sistemdeki ısıl yükleri sıfırlayarak kaynak ucu (şaloma/elektrot) ömrünü maksimum seviyeye çıkarır. Sabit sıcaklığın sağlanması, kaynak makinesindeki elektrik akımını mükemmelen stabilize eder ve kaynak nüfuziyet kalitesini artırarak hatalı ürün red oranını (fire) yok eder. Çözüm odaklı, sahadan gelen mühendis kadromuz tarafından tasarlanan bu sistemler, 1,6 kW ile 53,4 kW arasında değişen devasa soğutma kapasiteleriyle hem manuel tezgahlarınızı hem de robotik kaynak hatlarınızı garanti altına alır.
BEO-X-SMART: 4 Stratejik Kaynak Soğutma Sütunu
Geniş Skalalı Termodinamik Kapasite
Kaynak işlemlerinde her prosesin ısıl karakteristiği, nüfuziyet derinliği ve akım süresi birbirinden farklıdır. İnce sac puntalamasından ağır çelik konstrüksiyon kaynağına kadar değişen bu geniş spektrumda, cihazlarımız prosesinize tam uyum sağlayan devasa bir kapasite aralığı sunar. BEO-X-SMART akıllı algoritmaları, kaynak makinesindeki istenmeyen pik ısıyı dağıtmak için evaporatör ve kondenser arasındaki soğutma döngüsünü anlık olarak optimize eder. Kaynak ekipmanınızı koruyan bu teknoloji, SCR'lerin ısınmasını kesin olarak önleyerek üretim hattınızın aksama süresini (downtime) sıfırlar.
Akışkan Dinamiği ve Güvenli Hidrolik
Kaynak torçlarının içindeki kılcal su soğutma kanalları, partikül tıkanmalarına ve basınç kayıplarına karşı son derece hassastır. Klasik metal sistemlerdeki kireçlenme ve pas, bu dar kanalları saniyeler içinde tıkayarak torcun erimesine sebep olur. BEO Chiller sistemlerinde suyun temas ettiği dahili su deposu, eşanjörler ve santrifüj pompası hatları tamamen Korozyona dayanıklı hibrit/ABS hidrolik mimari ile inşa edilmiştir. Bu üstün inovasyon, suyun saflığını mühürler ve torç ucuna kesintisiz, yüksek debili türbülanslı akış sağlayarak ısının atılmasını maksimize eder.
Hassas Kontrol ve Güç Ünitesi
Kusursuz kalite standartlarında kaynak dikişleri elde etmenin tek sırrı; sabit akım, sabit sıcaklık ve sabit su basıncı üçgeninin hiçbir an kırılmamasıdır. Sistemlerimizin kalbinde yer alan ve arıza yapmamak üzere tasarlanmış Industrial Heavy Duty Güç Ünitesi, prosesi asla sekteye uğratmaz. Dijital PID göstergeli termostat kontrolüne sahip gelişmiş kontrol ünitemiz (UKP), ayarlanan su sıcaklığından yaşanacak her sapmayı tam olarak ±0.5°C hassasiyetle kontrol altında tutar. Elektrot ömrünü uzatan bu stabilite, boyutsal kusurları tamamen ortadan kaldırır.
Sürdürülebilirlik & samXerp 4.0
Küresel sanayi rekabetinde ayakta kalmak, enerji maliyetlerini minimize etmekten geçer. BEO Kaynak Soğutucuları, ultra sessiz çalışan ve A+ yüksek enerji seviyesine sahip Inverter kompresörlerle donatılabilir. Değişken hızlı kondenser fanları, kaynak robotunun veya operatörün boşta olduğu bekleme anlarında enerji sarfiyatını otonom olarak kısar. Tüm bu kritik güç ve enerji verileri, akış güvenliği alarmlarıyla birlikte samXerp 4.0 dijital mimarisi üzerinden ERP sisteminize anlık aktarılır. Bu teknoloji, sürpriz arızaları engelleyen eşsiz bir dijital pasaporttur.
KMC Serisi Teknik Performans Matrisi
Prosesinizin ısı yüküne ve zorlu akışkan ihtiyacına en uygun modeli belirlemek için fabrika verileriyle onaylanmış, BEO-X-SMART standartlarına sahip KMC (Kaynak Makinesi Chiller) kapasite tablomuz.
| Model | Soğutma Kapasitesi (kW) | Soğutma Akışı (L/dak) | Çalışma Sıcaklığı (°C) | Pompa Gücü (kW) | Elektrik Beslemesi | Eşanjör Tipi |
|---|---|---|---|---|---|---|
| KMC-1.6 | 1,6 | 5 – 8 | 5 – 35 | 0,15 | 220V / 50 Hz | CO Axial |
| KMC-6 | 6 | 18 – 25 | 5 – 35 | 0,25 | 220V / 50 Hz | CO Axial |
| KMC-11 | 11 | 35 – 45 | 5 – 35 | 0,4 | 220V / 380V / 50 Hz | CO Axial |
| KMC-16 | 16 | 50 – 65 | 5 – 35 | 0,55 | 380V / 50 Hz | Brazed Plaka |
| KMC-21 | 21 | 70 – 85 | 5 – 35 | 0,75 | 380V / 50 Hz | Brazed Plaka |
| KMC-26 | 26 | 85 – 100 | 5 – 35 | 1,1 | 380V / 50 Hz | Shell & Tube |
| KMC-31 | 31 | 105 – 120 | 5 – 35 | 1,5 | 380V / 50 Hz | Shell & Tube |
| KMC-36 | 36 | 125 – 145 | 5 – 35 | 2,2 | 380V / 50 Hz | Shell & Tube |
| KMC-41 | 41 | 145 – 165 | 5 – 35 | 3,0 | 380V / 50 Hz | Shell & Tube |
| KMC-46 | 46 | 165 – 185 | 5 – 35 | 4,0 | 380V / 50 Hz | Shell & Tube |
| KMC-51 | 51 | 185 – 200 | 5 – 35 | 5,0 | 380V / 50 Hz | Shell & Tube |
| KMC-53.4 | 53,4 | 195 – 210 | 5 – 35 | 5,5 | 380V / 50 Hz | Shell & Tube |
BEO Cold – Punta Kaynak Makinesi Chiller Hesaplama
Tesisinizdeki punta veya robotik kaynak hatlarının elektriksel kapasitesini girerek, prosesinize en uygun "Industrial Heavy Duty Güç Ünitesi" donanımlı BEO modelini anında tespit edin.
* Bu araç uzman BEO mühendislerimiz tarafından samXerp 4.0 altyapısıyla desteklenen teknoloji ile oluşturulmuştur.
PDF Olarak Raporu İndirBEO-X-SMART: Sahadan Kaynak Vaka Analizleri
Robotik Kaynak Hattında Aşırı Isınma
Problem: Otomotiv şasi üretimi yapan 12 robotluk devasa bir hatta, zayıf kapasiteli mevcut soğutucular SCR tristörlerini soğutamadığı için robotlar her 45 dakikada bir aşırı termal korumaya geçerek milyonlarca liralık üretimi durduruyordu.
Çözüm: Hat mühendislerimizce tamamen analiz edildi ve sisteme KMC-46 kapasiteli Industrial Heavy Duty Güç Ünitesi barındıran BEO Chiller kesintisiz güç modülüyle entegre edildi.
Sonuç: Robotik hatların termal koruma sebebiyle plansız duruşları (downtime) sıfırlandı. 24 saat kesintisiz operasyon sağlandı ve tesis günlük vardiya hedefini %22 oranında aştı.
Punta Kaynağında Kalite ve Çatlak Fireleri
Problem: Beyaz eşya gövde birleştirme bandındaki yüksek akımlı punta kaynaklarında, dalgalı su sıcaklıkları sebebiyle kaynak akımı stabilize edilemiyor ve ana birleşim noktalarında kopmalar, kılcal çatlaklar yaşanıyordu.
Çözüm: Dijital UKP panosuna sahip kapalı devre KMC-16 modeli hızlıca kuruldu. Kaynak işleminden dönen sıcak su prosesi BEO-X-SMART algoritmalarıyla dengeye alındı.
Sonuç: Hassas punta elektrotlarına gönderilen su anında ±0.5°C hassasiyetle sabitlendi. Sabitlenen bu termal rejim sayesinde kaynak nüfuziyeti kusursuzlaştı, kalite red oranı (fire) %14'ten binde 2'ye geriledi.
Torç Kanallarında Korozyon ve Tıkanma
Problem: Ağır çelik konstrüksiyon fabrikasında, eski tip soğutma metal tanklarındaki yoğun paslanma torç su kanallarını tıkıyor, soğuyamayan torçlardan haftada en az 4 tanesi yanarak çöp oluyordu.
Çözüm: Su ile temas eden santrifüj pompası ve dahili devasa su tankı tamamen Korozyona dayanıklı hibrit/ABS hidrolik mimari ile donatılmış BEO KMC-26 modeli acilen devreye alındı.
Sonuç: Sistemdeki metalik pas oluşumu anında durduruldu. Sağlanan yüksek türbülanslı akış sayesinde torçlar mükemmel soğutuldu. Elektrot ve torç sarf malzeme maliyetleri ilk aydan %70 oranında düştü.
Kaynak Soğutucusunun Mühendislik Anatomisi
Termal Çekirdek (Kompresör Teknolojisi)
Soğutucu akışkanın zorlu endüstriyel sistem boyunca kesintisiz sirkülasyonunu sağlar. İtici güç olarak üstün verimli bir endüstriyel elektrik motoru kullanır ve kondenser ile evaporatör arasındaki termal basınç farkını yaratarak devasa ısı transferini başlatır.
Kondenser ve Evaporatör
Evaporatör, kaynak uygulamanızın elektrotlarından veya güç ünitesinden dönen sıcak sudaki ısıyı hızla absorbe ederek kapalı çevrimdeki soğutucu akışkana aktarır. Kondenser ise bu devasa ısıyı (modeline göre fanlı hava veya dış su kulesi yardımıyla) atmosfere defeder. Prosesin akış debisi ihtiyaçlarına göre özel eşanjör tipleri (Co-Axial, Brazed Plaka, Shell & Tube) sisteme özenle entegre edilir.
Genleşme Valfi ve Dahili Su Tankı
Hassas genleşme valfi, evaporatördeki değişken ısıyı milisaniyeler içinde absorbe etmek için akışkanın hacmini otomatik ayarlar. Sistemin Korozyona dayanıklı hibrit/ABS hidrolik mimari ile inşa edilmiş güvenlikli su tankı ise giriş-çıkış akışlarını türbülanssız düzenler ve devirdaim pompasının kavitasyon (zararlı hava emişi) yapmasını sıfıra indirger.
Güç ve Akıllı Kontrol Ünitesi
Güç ünitesi, endüstriyel devre kesiciler ve frekans kontrol cihazları ile elektriksel güvenliği maksimumda tutarken; samXerp 4.0 uyumlu BEO kontrol ünitesi sistemin anlık performansını denetler. Suyu ±0.5°C hassasiyet limitlerinde sabitler ve olası hortum patlaması/akış kayıplarında kaynak makinesine anında acil stop sinyali göndererek milyonluk ekipmanların yanmasını engeller.
